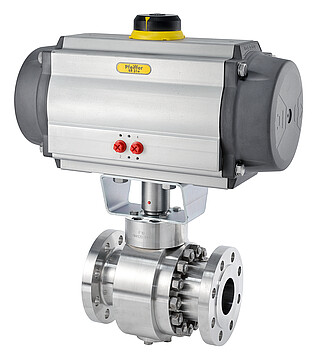

BR 26e - pneumatic - DIN
Válvula de bola
CONSTRUCCIÓN
Válvula de bola
USO
- Aplicación de alta presión
- Aplicación todo/nada
- Aplicación de baja presión
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-196
hasta 550 °C /
-320.8
hasta
1022 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 15
hasta
DN 200
PRESIÓN NOMINAL
PN 10
hasta
PN 325
REVESTIMIENTO
Sin
Características
- Consisting of ball valve and actuator
- Body, ball and stem made of high-alloyed steel, nickel, titanium or other corrosion-resistant material
- Corrosion-resistant materials to withstand corrosive process media
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- Exchangeable bore seal in M-PTFE
- Sealing rings live-loaded on both sides
- On/off service with particularly low leakage rate, bubble-tight version
- TA Luft
- Blow-out-proof shaft
- Fire-safe according to API 607
- Face-to-face dimensions according to DIN EN 558 or ASME B16.10/API 6D
- Leakage requirements according to DIN EN 12266 or API 598
Accesorios
- Lever
- Manual gear
- Pneumatic and electric rotary actuators
- Positioner
- Limit switches
- Solenoid valves
- Locking facility
- Air filters
Opciones
- Extensión del eje
- Anillo de asiento con característica
- Materiales especiales
- Sistema de estanqueidad metálico
- Juntas sin resorte
- Cierre de paso metálico
- Camisa de calefacción
- Prensaestopas doble con conexión de prueba
- Brida con ranura según DIN EN 1092
- Sistema de estanqueidad modificado
- Orificios de limpieza y toberas de limpieza
- Ejecución para bajas temperaturas
- Ejecución para altas temperaturas
- Ejecución para altas presiones
BR 26e - pneumatic - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 5 a 11674 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje estandarizado de accesorios según VDI/VDE 3845 o NAMUR
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 18 a 1702 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Acceso neumático adicional en el extremo superior del eje
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje estandarizado de accesorios según VDI/VDE 3845 o NAMUR y VDI/VDE 3847
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
- Automatización integrada según VDI/VDE 3847
