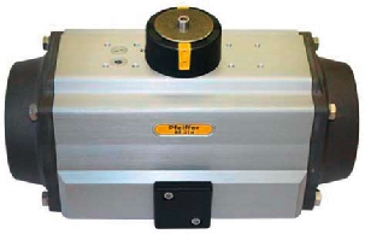

BR 31a - 2020+

Accionamiento neumático rotativo

USO

  • Aplicación de regulación
  • Aplicación todo/nada
  • Adsorción por cambio de presión (PSA)

MOVIMIENTO ACCIONAMIENTO

ÁNGULO NOMINAL
90°

ENERGÍA AUXILIAR
neumático

EJECUCIÓN
Estándar

FUNCIÓN DE SEGURIDAD
Reversible

Características

  • Accionamiento de pistón de simple o doble efecto
  • Apropiado para altas exigencias de la industria química.
  • Ángulo de 90°
  • Presiones de mando de hasta 10 bar
  • Momento de giro de 5 a 11674 Nm
  • Temperaturas de –40 a +80 °C
  • Gran margen de ajuste de las posiciones finales ( +5°/–15°)
  • Posición cuadrada diagonal o paralela
  • Indicación de la carrera de ajuste libre en pasos de 45°
  • Paquetes de resortes encapsulados
  • Transmisión de fuerza sin juego debido al engranaje evolvente
  • Dirección de giro invertible sin necesidad de piezas adicionales
  • Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
  • Anillo centrador fresado en el cuerpo
  • Montaje de accesorios según VDI VDE 3845 o NAMUR
  • Permite un montaje fácil según DIN EN ISO 5211
  • Tornillos de tope final con seguro anti blow-out
  • Alta velocidad de posicionamiento

Accesorios

Opciones

  • Servicio continuo con temperaturas de –15 a +150 °C
  • Juntas de silicona para operación con temperaturas de –55 a +80 °C
  • Ángulo de 120° y 180°
  • Accionamiento de dosificación con posición central ajustable
  • Accionamiento de tres posiciones
  • Ajuste de la velocidad de giro hidráulica
  • Accionamiento rotativo de acero inoxidable
  • Ampliación del ajuste de los topes finales entre 0° y 90° mediante limitadores de la carrera internos o externos
  • Ejecución especial con tornillos ranurados y anillo centrador

Información

  • T DB 31a-22
