BR 31a - 2010

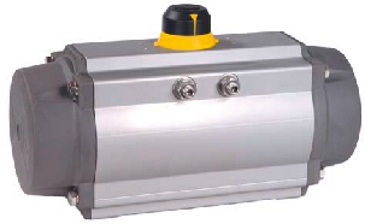

Accionamiento neumático rotativo

USO

  • Aplicación de regulación
  • Aplicación todo/nada
  • Adsorción por cambio de presión (PSA)

MOVIMIENTO ACCIONAMIENTO
Rotativo

ÁNGULO NOMINAL
90°

ENERGÍA AUXILIAR
neumático

EJECUCIÓN
Estándar

FUNCIÓN DE SEGURIDAD
Reversible

Características

  • Accionamiento de pistón de simple o doble efecto
  • Apropiado para altas exigencias de la industria química.
  • Ángulo de 90°
  • Presiones de mando de hasta 10 bar
  • Momento de giro de 5 a 11674 Nm
  • Temperaturas de –40 a +80 °C
  • Gran margen de ajuste de las posiciones finales ( +5°/–15°)
  • Posición cuadrada diagonal o paralela
  • Indicación de la carrera de ajuste libre en pasos de 45°
  • Paquetes de resortes encapsulados
  • Transmisión de fuerza sin juego debido al engranaje evolvente
  • Dirección de giro invertible sin necesidad de piezas adicionales
  • Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
  • Anillo centrador fresado en el cuerpo
  • Montaje de accesorios según VDI VDE 3845 o NAMUR
  • Permite un montaje fácil según DIN EN ISO 5211
  • Tornillos de tope final con seguro anti blow-out
  • Alta velocidad de posicionamiento

Accesorios

Opciones

  • Servicio continuo con temperaturas de –15 a +150 °C
  • Juntas de silicona para operación con temperaturas de –55 a +80 °C
  • Ángulo de 120° y 180°
  • Accionamiento de dosificación con posición central ajustable
  • Accionamiento de tres posiciones
  • Ajuste de la velocidad de giro hidráulica
  • Accionamiento rotativo de acero inoxidable
  • Ampliación del ajuste de los topes finales entre 0° y 90° mediante limitadores de la carrera internos o externos
  • Ejecución especial con tornillos ranurados y anillo centrador

Información

  • WA 313

    Flyer: Reliably Safe
    Series 31a Actuators
    [EN][DE]
  • T 8300

    Hoja sinóptica:
    Accionamientos
    Accionamientos neumáticos, eléctricos y electrohidráulicos para válvulas de control y válvulas de mariposa
    [ES][EN][DE][PL]
  • T 31a

    BR 31a · PFEIFFER Rotary Actuator Edition 2010
    Single and double acting piston actuator
    [EN][DE]
  • T DB 31a-09

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP · 3-position actuators
    [EN][DE]
  • T DB 31a-08

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP · Actuator with 120°, 135° and 180° Operating angle
    [EN][DE]
  • T DB 31a-12

    BR 31a · Quarter-turn actuator Edition 2010
    Version SRP · Actuator with 180° Opening angele
    [EN][DE]
  • T DB 31a-06

    Forged stainless steel Rack and Pinion Actuator BR 31a Type SRP and DAP
    [EN][DE]
  • T DB 31a-05

    BR 31a · Quarter-turn actuator with hydraulic damping
    Version HCD DAP / HCD SRP
    [EN][DE]
  • T DB 31a-17

    Type BR 31a · Quarter-turn Actuator
    Mounting Kits according to DIN EN 15081
    [EN][DE]
  • T DB 31a-10

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP · Coating specification
    [EN][DE]
  • T DB 31a-11

    Quarter-turn Actuator BR 31 for use in low-temperature applications
    [EN][DE]
  • T DB 31a-14

    BR 31a · Quarter-turn actuator for operating media water
    Version DAP / SRP
    [EN][DE]
  • T DB 31a-07

    BR 31a · Quarter-turn actuator Edition 2010
    Version SRP · Quarter-Turn Actuator BR 31a with Fail Safety Position
    [EN][DE]
  • T DB 31a-23

    BR 31a · Quarter-turn actuator with adjustable hydraulic damping
    Version HCD DAP / HCD SRP
    [EN][DE]
  • T DB 31a-18

    Spare parts and dimensions of tools Quarter-turn actuator BR 31a
    [EN][DE]
  • T DB 31a-16

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP · Principle and Lay-out of the Quarter-turn actuator
    [EN][DE]
  • T DB 31a-E2010-04000

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 4000
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-10000

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 10000
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00015

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 15
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00030

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 30
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-05000

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 5000
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00060

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 60
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00100

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 100
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-03000

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 3000
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00150

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 150
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-02000

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 2000
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00220

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 220
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-01200

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 1200
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00900

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 900
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00600

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 600
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-E2010-00450

    BR 31a · Quarter-turn actuator Edition 2010
    Version DAP / SRP 450
    Technical data and spare parts
    [EN][DE]
  • T DB 31a-15

    Schwenkantrieb BR 31a mit zusätzlicher Hubbegrenzung
    [DE]

Ayuda

  • EB 31a

    Rack-and-pinion Actuator BR 31a
    Type SRP and DAP
    [EN][DE]
  • SH 31a

    BR 31a Quarter-Turn Actuator
    Type SRP and DAP
    [EN][DE]
