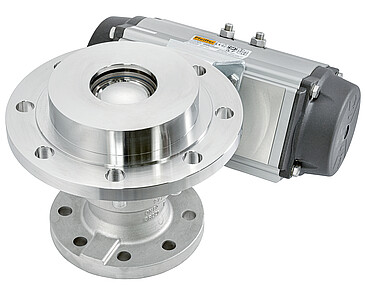

BR 22a - neumática - DIN
Válvula de bola de fondo
CONSTRUCCIÓN
Válvula de bola de fondo
USO
- Aplicación de baja presión
- Aplicación todo/nada
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-10
hasta 200 °C /
14
hasta
392 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 25
hasta
DN 200
PRESIÓN NOMINAL
PN 10
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Tight-closing bottom drain ball valve
- Consisting of ball valve and actuator
- Body, Ball and shaft in stainless steel or special materials
- Different body inlet sizes and versions and a novel ball arrangement which prevents plugging
- Especially suitable for vessels of stirring machines
- For on-off operation with a particularly small leakage rate
- Exchangeable seat rings
- Particularly small installation lengths
- Straight flow
- Gaskets live loaded
- Corrosion-resistant materials to withstand corrosive process media
- DIN ISO 5211 interface as standard
- PTFE V-ring packing loaded by disk springs
- Antistatic discharge
- TA-Luft
- Blow-out-proof shaft
- Special length
- Leakage requirements according to DIN EN 12266
Accesorios
- Lever
- Manual gearbox
- Pneumatic and electric quarter-turn actuators
- Positioner
- Limit switches
- Solenoid valves
- Air filters
Opciones
- Extensión del eje
- Cierre de estanqueidad del eje de seguridad
- Diversos materiales para el cuerpo
- Orificio de drenaje en la bola
- Son posibles los pasos nominales DN 25, DN 40 así como hasta DN 300
- Es posible presión nominal hasta PN 160
- Sistema de estanqueidad metálico
- Ejecución para altas temperaturas
- Cuerpo con conexiones para limpieza
- Camisa de calefacción
- Ejecuciones con bridas según DIN EN 1092
- Diversos materiales para las juntas
BR 22a - neumática - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 5 a 11674 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje estandarizado de accesorios según VDI/VDE 3845 o NAMUR
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
Características:
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 18 a 1702 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Acceso neumático adicional en el extremo superior del eje
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Montaje estandarizado de accesorios según VDI/VDE 3845 o NAMUR y VDI/VDE 3847
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
- Automatización integrada según VDI/VDE 3847
