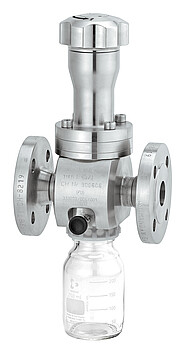

BR 27f - neumática - DIN
Toma de muestra
CONSTRUCCIÓN
Toma de muestra
USO
- Toma de muestra
- Mezclar o distribuir
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-20
hasta 200 °C /
-4
hasta
392 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 25
hasta
DN 50
PRESIÓN NOMINAL
PN 16
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Consisting of sampling valve and hand lever or actuator or dead man‘s handle
- Inline sampling valve for horizontal and lateral installation
- Tight-closing inline sampling valve for continuous sampling of liquid samples from flowing media streams with variable sample volumes
- Especially suitable for media in the overpressure range
- Stainless steel body (1.4571)
- Stainless steel stem (1.4571)
- Sampling with a variable sample volume from a material flow
- Representative sampling due to the direct installation in the pipeline
- No lead and no lag
- Overall length according to DIN EN 558, series 1 or
- Short design (60 mm)
- Sample bottle connection according to ISO 4796, DIN thread GL 45
- PTFE V-ring packing loaded by disk springs
Accesorios
- Actuator
- Protective box in stainless steel
- Special gas chamber exhaust
- Pneumatic switch box for automation
- Pneumatic timer
- Counter
- Adapter for locally employed sample containers
Opciones
- Horizontal version for installation in a pipe
- Lateral design for attachment to a container, for example
- Automated with actuator
- Sampling valve with “spring closes” actuator [STAF]
- Main body and spindle made of special materials
- Longitudes especiales
- Body heating
BR 27f - neumática - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Información
T 27f
BR 27f · Edelstahl ProbenehmerventilInline Probenehmerhahn für horizontalen und lateralen Einbau[DE]
DIN- und ANSI-Ausführung
Ayuda
EB 27f
Probenehmerventil BR 27fDIN- und ANSI-Ausführung[DE]
