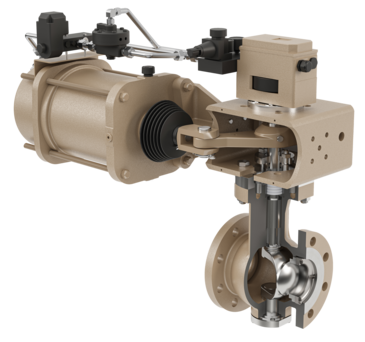

82.7-02 - neumático - ANSI
Válvula de obturador rotativo
CONSTRUCCIÓN
Válvula de obturador rotativo
USO
- Aplicación de regulación
- Aplicación todo/nada
- Criogenia
- Adsorción por cambio de presión (PSA)
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-196
hasta 500 °C /
-320.8
hasta
932 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
NPS 1
hasta
NPS 14
PRESIÓN NOMINAL
Class 150
hasta
Class 300
REVESTIMIENTO
Sin
Características
- Válvula de control neumática doble excéntrica
Accesorios
- - - -
Opciones
- Empaquetadura según TA-Luft/ISO 15848
- Bushing seals for trunnion bearing and shaft
- Various seat factors (Standard: F1; F0,6; F0,4; F0,25)
- Insulating section IT2 for cryogenic media (-100 to -196 °C)
- Insulating section IT1 for high and low temperature (-40 to -100 °C and 350 to 500 °C)
- Double stuffing box DSB with or without test connection
- Heating jacket HZM from DN 150
- Conexiones para limpieza
- Reductor de ruido para gases, vapor y líquidos
82.7-02 - neumático - ANSI se puede combinar con los siguientes accionamientos:
Características:
- Carrera muy larga
- Momento de giro hasta 1000 Nm
- Regulación muy precisa
Características:
- Simple efecto
Características:
- Con uno o dos resortes de retorno centrados
- Superficie de membrana 330 o 735 cm²
- Momento de resorte hasta 146 Nm
Características:
- Con uno o dos resortes de retorno centrados
- Superficie de membrana 1636 o 3447 cm²
- Momento de resorte hasta 1976 Nm
Características:
- Con varios resortes de retorno
- Superficie de membrana 1636 o 3447 cm²
- Momento de resorte hasta 8247 Nm
Información
Ayuda
EB 005.035
Valve Series 82, 72, 73in combination with a pneumatic piston actuator (e.g., Type AT, BR31a etc.)[EN][DE]EB 005.022
Valve Series 82, 72, 73in combination with a pneumatic diaphragm actuator (e.g., Type R, MD, MN, MZ)[EN][DE]EB 005.031
Valve Series 72, 73, 82 in combination with actuator Type MZSupport/suspension of the actuator & control valve on site[EN][DE]EB 005.032
Valve Series 72, 73, 82 in combination with actuator Type MDSupport/suspension of the actuator & control valve on site[EN][DE]EB 005.036
Lifting Instructions for Valves with mounted Actuator Type MZ / MD / MN
[EN][DE]EB 005.045
Storage of VETEC products
Rotary Plug Valves Series 62, 72, 73, 82 with Actuators e.g. Type R, MComponents (e.g. silencer), Spare Parts, Elastomers[EN][DE]EB 005.050
Drehkegelventile mit Zahnstangen-Ritzel-Antrieben (Doppelkolben), z. B. Typ AT, BR31a etc.Ventil transportieren und heben (Innerbetrieblicher Transport)[DE]EB 005.057
Drehkegelventile mit Antrieb Typ RVentil transportieren und heben (Innerbetrieblicher Transport)[DE]
