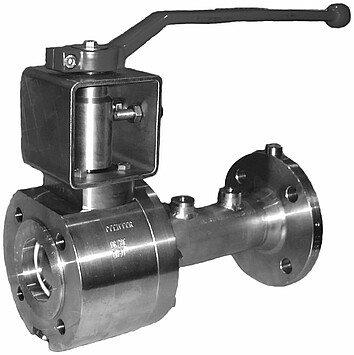

BR 28e - DIN
Molchbare Armatur
CONSTRUCCIÓN
Molchbare Armatur
USO
- Aplicación de baja presión
- Mezclar o distribuir
- Aplicación todo/nada
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-10
hasta 200 °C /
14
hasta
392 °F
ENERGÍA AUXILIAR
accionamiento manual
PASO NOMINAL
DN 50
hasta
DN 200
PRESIÓN NOMINAL
PN 25
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Bestehend aus Kugelhahn und Handgetriebe
- Einsatz in Kopfstation als Molch-Einschleuse Kugelhahn
- Rohrinnendurchmesser nach DIN 2430
- Sitzringe einseitig angefedert
- Schwimmende Kugel bis DN80, d.h. beide Sitzringe dichtend
- Doppelt gelagerte Kugel ab DN100, d.h. beide Sitzringe dichtend
- Korrosionsfeste Werkstoffe für aggressive Durchflussmedien
- Standard-Schnittstelle DIN ISO 5211
- Tellerfedervorgespannte PTFE-Dachmanschettenpackung
- TA-Luft
- Ausblassichere Schaltwelle
- Antistatische Ausführung durch leitfähige Wellenlagerung
- Dichtheit nach DIN EN oder API-Standard 598
- » Allgemeine Informationen zu Molchsystemen
- Für Rohrleitungen / Armaturen gem. DIN2430
- Hohe Reinigungsleistung ohne zusätzliche Spülvorgänge
- Lange Laufzeiten (Medienabhängig)
- Chemische Beständigkeit auch gegen aggressive Medien
- Zwei ausgeprägte Dichtleisten und mittiger Taille für problemlose Bogenfahrt
- Bidirektionale Fahrweise, d.h. der Molch ist symmetrisch und somit für beide Fahrtrichtungen einsetzbar
- Detektierbarkeit des Molches durch Magnetkern für automatisierte Anlagen
- Gleichmäßiger Lauf des Molches auch in Bögen und Armaturen
- Dichtleistendurchmesser mit ca. 4 % Übermaß gegenüber Rohrinnendurchmesser für hohe Abstreifleistung
Accesorios
- Handhebel
- Handgetriebe
- Abschließvorrichtung
- Endschalter
- Wechsellippen
Opciones
- Mit Molchmelderlasche bei automatisierten Anlagen zur Montage von magnetinduktiven Molchsensoren
- Mit Molchtastern zur manuellen Detektierung
- Schaltwellenverlängerung
- Materiales especiales
- Molchschleuse mit/ohne Deckel
- Sitzringe in PTFE-Compounds
- Abdichtung in Graphit
- Camisa de calefacción
- Molche als massive Elastomerkörper
- Molche in diversen Sondermaterialien und Bauformen
- Molche mehrteilig verschraubt
- Molche aus hochbeständigen Materialien
- Molche in Magnetausführung mittels Pulverfüllung ohne Gefahr des Magnetaustritts
- Molche in Hochtemperaturausführung
- Lebensmittelzulassung für Molche
BR 28e - DIN se puede combinar con los siguientes accionamientos:
